Drones – more than just a nuisance Increasingly easy access to mini and micro UAVs makes them a growing potential threat to national and commercial security. Easy to produce, cheap to buy, simple to fly, and hard to detect, drones avail- able commercially and non-commercially count among the most quick- ly evolving technolog- ical threats to military and civilian interests. In March 2015, a com- mercial drone reportedly alarmed the Secret Ser- vice when the UAV got too close to the Presi- dent’s golf resort.

LES Drones – BIEN PLUS QU'UNE NUISANCE

Un accès de plus en plus facile aux mini et micro drones en fait une menace potentielle croissante pour la sécurité nationale et commerciale. Facile à produire, bon marché à l'achat, simple à piloter et difficile à détecter, les drones disponibles dans le commerce et à des fins non commerciales comptent parmi les menaces technologiques les plus rapides pour les intérêts militaires et civils. En mars 2015, un drone commercial aurait alarmé les services secret lorsque l’UAV s’est trop rapproché du terrain de golf du président.

PLAGES DE DETECTION

La gamme de détection de notre système dépasse ses objectifs. Dans des circonstances normales, la plage de détection est égale à (ou mieux) que la distance maximale entre l'opérateur et le drone, en fonction de la puissance d'émission du drone et / ou son opérateur. La prise en compte des facteurs tels que le type de drone et de la topographie, la gamme des DDS peut atteindre 50 km et plus.

Conçu pour détecter les drones intrus, le système est basé sur des mesures directionnelles en temps réel des émissions électromagnétiques d'un drone (y compris sa télécommande).
Les utilisateurs de DDS reçoivent des avertissements concernant les drones entrants et les alertes. Le détecteur de drone est basé sur notre antenne IsoLOG 3D DF, des analyseurs de spectre en temps réel (XFR V6 PRO, Rugged Rack ou RF Command Center) et un plug-in logiciel spécial pour le logiciel RTSA Suite Pro.

La combinaison de tous ces éléments permet le suivi et l'enregistrement 24/7 avec ininter- données terrompu en continu. Le système économise un temps de mesure considérable et est à la fois compact et flexible. Il peut être installé à pratiquement n'importe quel endroit dont vous avez besoin pour surveiller ou protéger.

Contre-mesures

Le système peut être étendu pour inclure un brouilleur intégré automatisé qui empêche efficacement un drone de recevoir des signaux RF, activant ainsi son mode de sécurité intégrée, par ex. pour vol stationnaire et atterrir en toute sécurité ou revenir à son point d'origine.
Cette interférence est extrêmement sélective afin de s'assurer que les autres canaux RF ne sont pas endommagés.
En plus d'être hautement sélectif, le brouilleur est directionnel et ne brouillera que les signaux dans la direction de l'UAV entrant.

Early detection

Le détecteur de drone déclenche une alarme dès qu'une télécommande commence à envoyer des signaux, avant même que le drone ne soit réellement en l'air. Les contre-mesures peuvent donc être initiées très tôt. Avantages d'une solution de radiocommunication La détection RF des signaux de drone présente des avantages significatifs par rapport à d'autres méthodes telles que la détection radar, optique et acoustique:

• Détection sûre
- pas de fausses alarmes
• Notre système ne confond pas les drones avec d'autres objets volants tels que comme oiseaux, ballons ou cerfs-volants.
• Détection précoce
• Le détecteur de drone déclenche déjà une alarme dès qu'une télécommande envoie son premier signal, avant même que le drone réel ne soit en l'air.
Les contre-mesures peuvent donc être initiées à un stade précoce.
• Suivi de l'opérateur du drone Étant donné que le DDS détecte à la fois le drone (par ses signaux de liaison descendante) et sa télécommande correspondante, le mouvement des deux peut être suivi immédiatement. Si deux systèmes DDS ou plus sont déployés, la triangulation peut déterminer la position exacte.

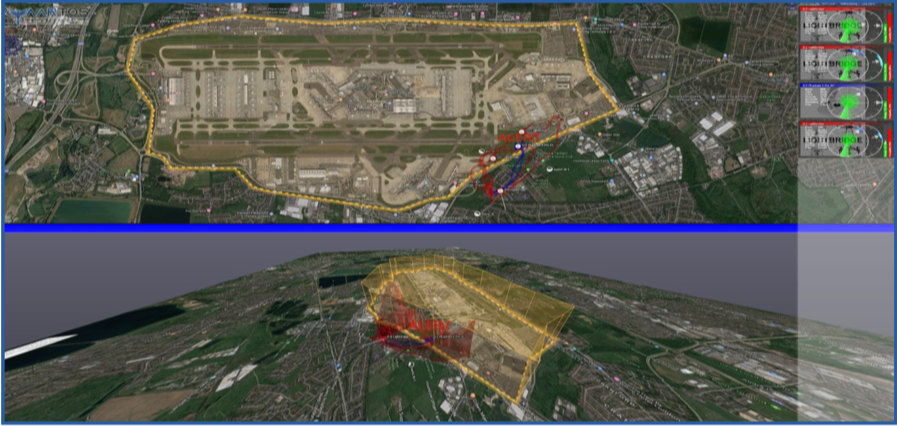

VUE 2D TOP-DOWN ET 3D SIMULTANÉE

Une perspective 2D descendante est la visualisation de détection de drone la plus utilisée. Clairement structuré, il est facile à comprendre et à naviguer en raison de sa similitude avec les solutions de cartes communes basées sur des images satellites. La vue 3D se développe sur la perspective 2D en ajoutant les informations d'altitude du drone (ce mode nécessite plusieurs systèmes de détection de drone). De plus, la vue 3D facilite l'évaluation des distances entre différents objets sur la carte.

radar integration

Vue de modèle 3D AVANCé

La vue 3D est capable d'intégrer des modèles 3D de zones complexes (ex: villes, aéroports, etc.). Cette vue très réaliste améliore considérablement la convivialité du système de détection de drone AARTOS pour les utilisateurs finaux.

VUE TOPoGRAPHIQUE 3D

Le mode topographique affiche la surface du terrain environnant, représentant des collines, des montagnes, des pics et des vallées. Combinée à notre système de construction 3D, la vue topographique crée la représentation la plus précise de la zone environnante.

VERSIONS DU SYSTÈME

Range	500 m – 2 km	1 km – 2 km	2 km – 5 km	5 km – 14 km (Airport solution 50 km)
Sectors	Omnidirectional	8	16	16
Tracking Accuracy (Line of Sight)	Omnidirectional	4° to 6°	2° to 4°	1° to 3°
Multi Frequency Swarm Attack	No	No	Yes (only with 2nd receiver)	Yes
ITU Class for Tracking Accuracy	–	B	A	A
Amplifier Stages	2	2	3	3
Simultaneous Band Coverage	Hopping	Hopping	Hopping	Stitching/Hopping
Sweep/Scan Speed	500 GHz/s	1 THz/s	2 THz/s – 4 THz/s	8 THz/s – 48 THz/s
Real-Time 3D Triangu- lation (in preparation)	No	No	No	Yes
Receivers	1	1	2	4 (unlimited additional receivers)
Scalable	No	Yes	Yes	Yes
Recommended Grid Distance	–	1 km	2 km	3 km
Equipment Included	V6 XFR Pro, IsoLOG 3D Mobile	V6 XFR Pro, IsoLOG 3D DF	Command Center / Remote Rack, IsoLOG 3D DF	Remote Rack, IsoLOG 3D DF
Automatic Jamming Option	No	No	Yes	Yes
Radar Option	No	No	Yes	Yes
PTZ Support	No	No	Single	Multi
